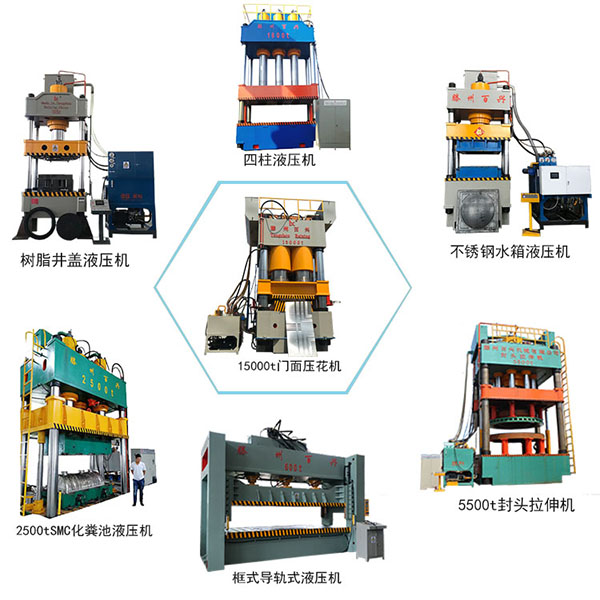

滕州市百興機械有限公司制造銷售:液壓機械、液壓整機、數控機床、機床附件、機械零部件:經營本企業相關產品的進出口業務。公司擁有大型數控鏜銑床、大型數控車床、搖臂鉆、銑床刨床、鋸床、彎管機等大型加工設備,擁有加工制造能力,主要生產:液壓機、油壓機、四柱液壓機、液壓拉伸機、門面壓花機、門板壓花機、封頭拉伸機、粉末液壓機、金屬薄板拉伸機、SMC玻璃鋼制品液壓機、石英石水槽液壓機、BMC產品液壓機等液壓設備,公司擁有液壓工程師可為客戶量身設計定做多種規格液壓機設備。

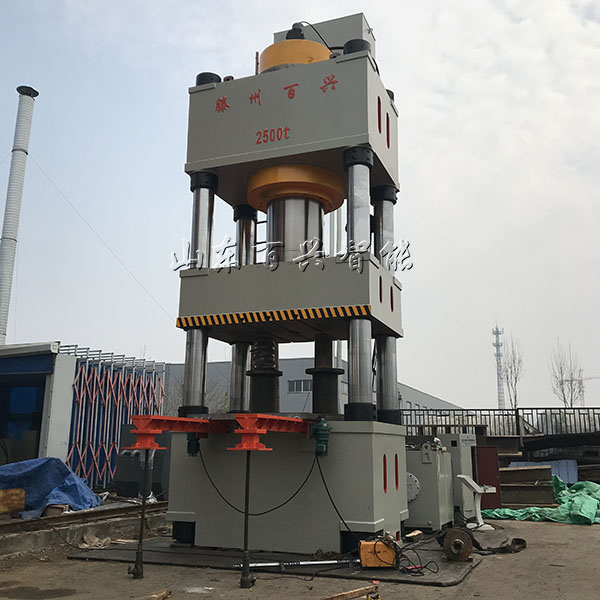

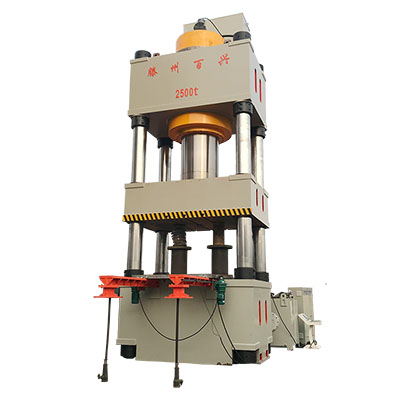

2500噸伺服數控液壓機設備用途、使用條件
本系列壓力機為伺服數控液壓機,適用于啞鈴的壓制成型以及金屬材料的拉伸,彎曲、翻邊、冷擠、沖裁等工藝,還適用于校正、壓裝、粉末制品、磨料制品壓制成型以及塑料制品的壓制成型。本機的工作壓力,滑塊行程均可根據工藝需要在規定的參數范圍內調節。本機具有獨立的動力機構和電氣系統,并選用伺服數控液壓系統控制,可實現手動,半自動二種操作方式??蓪崿F定壓及定程兩種壓制方式。
設備使用條件:
1、設備工作區域溫度:0~45℃(±)
2、動力電源:三相四線制380V、50HZ,電壓波動范圍380V±10%
3、冷卻方式:空調制冷
4、液壓系統使用介質:46號抗磨液壓油
三、設備主要技術參數
序號 | 項 目 | 單 位 | 規 格 | ||
1 | 公稱力 | KN | 25000 | ||
2 | 頂出力 | KN | 5000 | ||
3 | 液體工作壓力 | Mpa | 25 | ||
4 | 滑塊有效行程 | mm | 1200 | ||
5 | 頂出行程 | mm | 350 | ||
6 | 開口高度 | mm | 1800 | ||
7 | 工作臺有效面積 | 左右(柱內) | mm | 2500 | |
前后(邊緣) | mm | 1500 |
1、壓機主要由主機、液壓控制系統、電氣控制系統、潤滑系統和安全防護系統等組成。
機身由上橫梁、活動橫梁、下橫梁,4根立柱組成。
2、液壓系統主要由泵、閥塊、充液閥、冷卻過濾系統、管路等組成,借助于電氣控制系統完成對液壓機動作的控制。
3、潤滑系統采用獨立的稀油自動循環方式。
4、涂漆與防護
油漆顏色為乳白色,滑梁為橘紅色,也可根據客戶提供色板確定,壓機各零部件在涂漆前應除盡表面的氧化物、焊渣及油污,漆前處理表面應達到GB8923-88A-B Sa2.5級,之后涂裝環氧類防銹漆底和面漆,底、面漆漆膜厚度≥70um,出廠前應做好所有 外露加工面的防銹保護措施。
5、保護裝置
5.1 壓機設置急停按鈕,發生異常時按“按“急停”按鈕,包括電機均停止運行。
5.2雙手操作按鈕:雙手下行同步時限0.5~1S。
五、設備操作方式和工藝動作
1、設備的操作方式為:手動、半自動二種方式,由操作面板上的轉換開關進行選擇。保壓時間可以在0~999秒范圍內預置。
1.1、手動:按壓相應的功能按鈕,即相應完成一個動作,抬手動作繼續進行到底,但不發訊進行下一個動作。
1.2、半自動:按壓壓制按鈕,即可自動完成一個規定的動作循環。
六、主要配套元件選擇清單
序號 | 名稱 | 規格型號 | 生產廠家 |
1 | 油泵 | 江蘇恒源或伺服泵組 | |
2 | 電機 | 南京環球或伺服電機 | |
3 | 插裝閥 | 山東泰豐 | |
4 | 充液閥 | 山東泰豐 | |
5 | 電接點壓力表 | 江蘇無錫 | |
6 | 主要電器元件 | 德力西 | |
7 | 空調制冷 | 江蘇 | |
8 | 吸油濾油器 | 溫州精通 |
